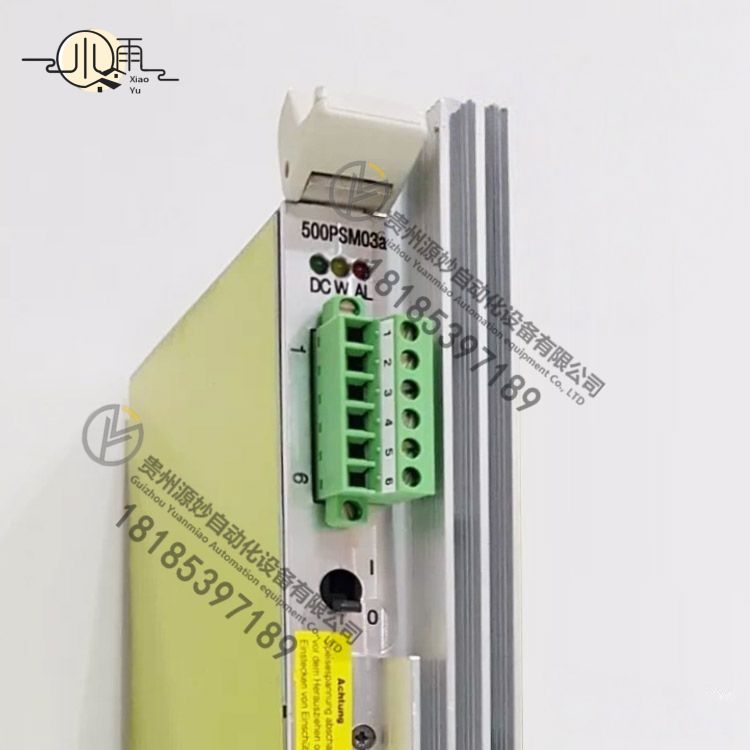

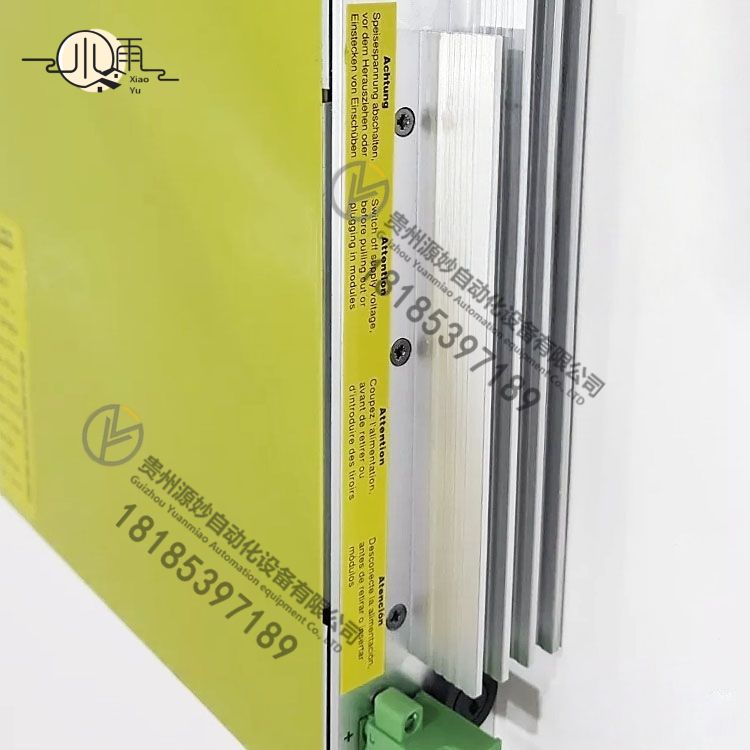

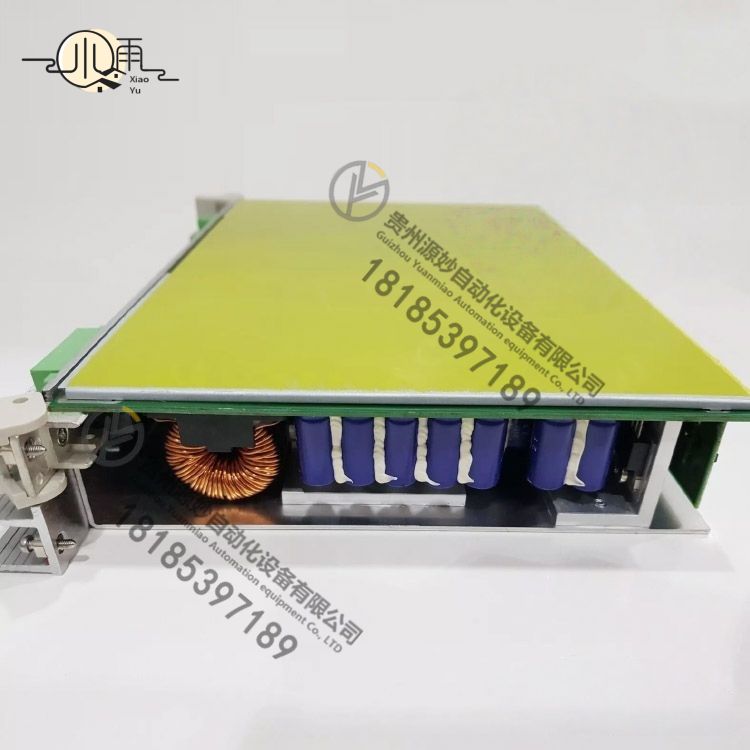

ABB 500PSM03A 1MRB150038R1 电源模块
一、基础型号定位
- 物料全称：500PSM03A，订货编码 1MRB150038R1
- 产品系列：ABB 500 系列继电保护 / DCS 系统专用机架式电源，配套 REB500、INFI90、AC800xA 老款控制机柜使用
- 产品生命周期：原厂已停产（Obsolete），仅全新库存、拆机翻新备件流通，无原厂新产线供货
- 结构形式：欧式 CPCI 插卡式，背板总线供电输出，机架热插拔设计
二、核心电气参数
输入规格
- 交流输入：85～264VAC 宽幅单相，50/60Hz，兼容全球工业市电
- 浪涌抑制：内置主动浪涌限流，降低上电冲击电流
多路隔离输出（核心优势）
专为保护装置 / 过程 DCS 设计多轨隔离稳压，分离数字逻辑与模拟量回路：
- +5V（CPU、数字逻辑板卡）
- ±15V（模拟量采集、变送器回路）
- 辅助 24VDC（I/O 板卡供电）
- 总额定功率：100W
- 满载转换效率：＞90%，最高 92%
- 纹波噪声：＜100mV（全输出轨典型值）
保护机制（全回路防护）
- 输出短路：自恢复限流保护
- 过压 OVP、欠压 UVP、过热 OTP
- 输出均流并联冗余（多模块并联负载均分误差 ±5%，无二极管损耗）
三、环境与机械规格
- 工作温度：-20℃ ～ +70℃，支持电厂、化工高温控制柜
- 防护：IP20（柜内安装），电路板带三防共形涂层，符合 ISA S71.04 G3 工业防腐标准
- 散热：无风扇自然对流，免维护，适合多粉尘电站环境
- 尺寸：125mm（深）×20mm（宽）×50mm（高）
- 净重：约 0.53～0.54kg
- 安装：标准欧式插箱背板插槽，机柜机架插拔式
四、关键技术特点
- 多路独立隔离电源轨数字 5V 与模拟 ±15V 完全隔离，消除模拟信号电源串扰，保障继电保护、高精度采集回路稳定；普通单路 24V 导轨电源无法替代。
- 冗余主动均流支持 N+1 冗余配置，模块间自动均分负载，避免单台满载过热，电厂、水电关键控制系统标配方案。
- 工业严苛认证CE、UL508，遵循 IEEE 379 电力设备可靠性标准，适用于火电、水电、核电、变电站继电保护系统
- 长寿命工业器件MTBF＞10 万小时，原厂设计用于 20 年以上电站长期连续运行场景。
五、主流应用场景
- 电力行业：ABB REB500 母线保护装置、变电站测控屏、水电闸门控制 DCS
- 过程 DCS：老旧 INFI90 系统、AC800xA 早期控制机柜
- 工业自动化：大型化工、冶金成套控制柜核心背板供电
- 轨道交通、油气场站关键控制单元供电
