ABB 3BHE021951R0124 KV C758 A124 高性能控制板 KVC758A124

产品简介

一、型号完整标识板卡简称：KV C758 A124官方型号：KVC758A124物料订货编码：3BHE021951R0124官方全称：IPS DUAL VOLT

产品型号：
更新时间：2026-07-06
厂商性质：
访问量：
产品咨询 18185397189

产品分类
tel-phone

18185397189

article

技术文章
详细介绍在线留言

一、型号完整标识

  • 板卡简称：KV C758 A124
  • 官方型号：KVC758A124
  • 物料订货编码：3BHE021951R0124
  • 官方全称：IPS DUAL VOLTAGE SUBPRINT（IPS 双电压子印制板）
  • 配套系统：ABB ACS5000 水冷中高压变频器（IPS 功率单元配套专用板）

二、产品定位与核心功能

  1. IPS 功率单元内部专用信号调理板
    安装于 ACS5000 功率模块腔体内部，不属于外部控制柜插卡，为 IGCT 功率单元提供电压采样、隔离转换、脉冲辅助供电、故障检测反馈一体化处理。
  2. 四大核心作用
    • 双路高压直流母线隔离采样，将功率侧高压转换为弱电信号送主控板；
    • 光电隔离驱动脉冲缓冲放大，隔离控制回路与功率主回路；
    • 单元过压、欠压、过流硬件故障实时检测，快速闭锁 IGCT；
    • 内置隔离辅助电源，给单元内门极驱动、温度采样电路供电。
  3. 信号隔离等级：2.5kV 光电隔离，杜绝高压串扰损坏主控系统

三、电气规格参数

1. 工作供电

  • 外部输入：DC24V ±20%
  • 整机静态功耗：≤12W
  • 内置 Traco 隔离 DC-DC 电源，多路隔离低压输出（±15V、+5V）供板载电路使用

2. 采样与信号通道

  • 双路直流母线电压差分采样，适配 ACS5000 功率单元直流母线；
  • 多路数字故障 DI 输入、脉冲驱动 DO 输出；
  • 模拟输出精度：0.5% FS，适配单元电压闭环控制；
  • 工作频率适配变频器载波：最高 3kHz。

3. 环境与机械

  • 尺寸：110mm × 60mm × 30mm，超薄嵌入式小板，功率单元腔体内置；
  • 净重：约 90g；
  • 防护：IP20，电路板整机三防涂层，适配水冷变频器高湿密闭腔体；
  • 工作温度：-20℃ ～ +55℃（水平安装）；垂直安装上限 + 40℃；
  • 存储温度：-40℃ ～ +85℃；
  • 认证：CE IEC 61800 电力传动标准

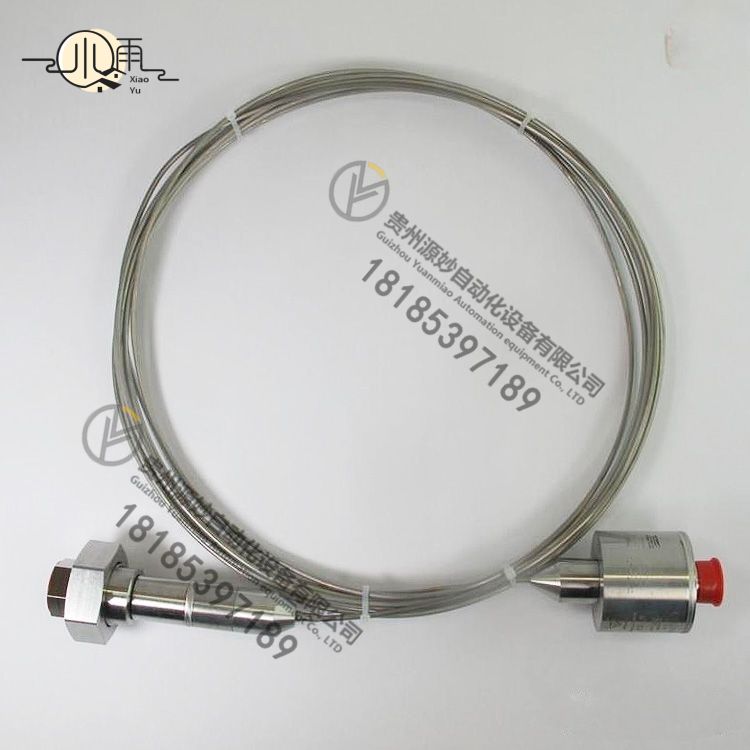

GE RS-FS-9009-0.jpg
