GE IS200TRLYH1BHH 和 IS200TRLYH1B 是用于 Mark VI 和 Mark VIe 系列涡轮机控制系统的继电器输出端子板。相关介绍如下：
- 功能特性：
- 信号输出控制：为各种控制和监测应用提供数字输出信号，通过与系统的控制逻辑接口，接通或断开继电器来控制外部设备，如泵、阀门和报警器等，可在发电设施中控制汽轮机运行并确保安全停机。
- 继电器特性：采用插座式密封机械继电器，具备 MOV（金属氧化物变阻器）抑制功能，可保护继电器及相关电路免受电压尖峰等影响，提高模块的可靠性和稳定性。
- 多种应用模式：支持单工、双工和三模冗余（TMR）等应用模式。单工模式下，通过 JA1 连接器传输控制信号并监测反馈电压；TMR 模式下，继电器控制信号通过 JT1、JR1 和 JS1 插头从三个连接的 VME 板架输入，信号经表决后控制相应的继电器驱动器。

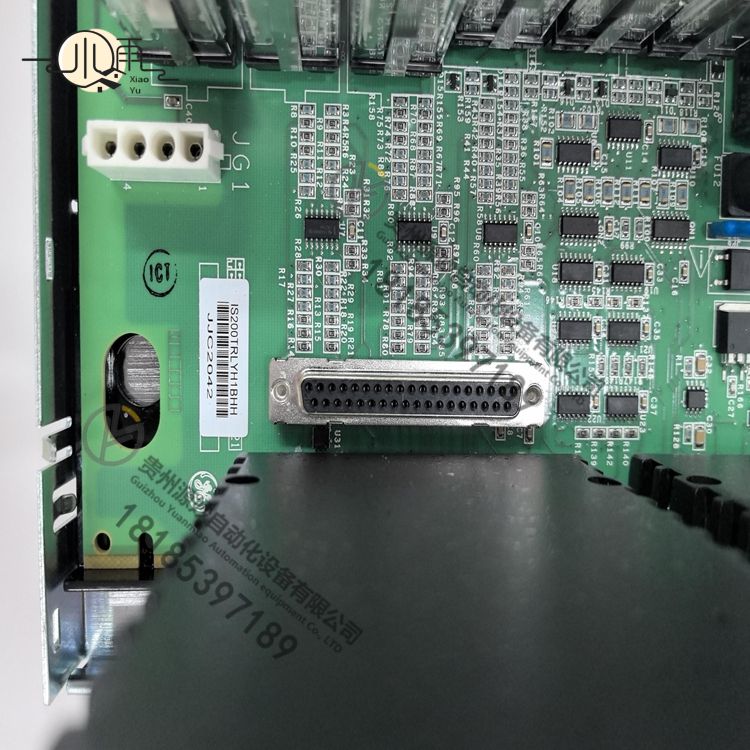

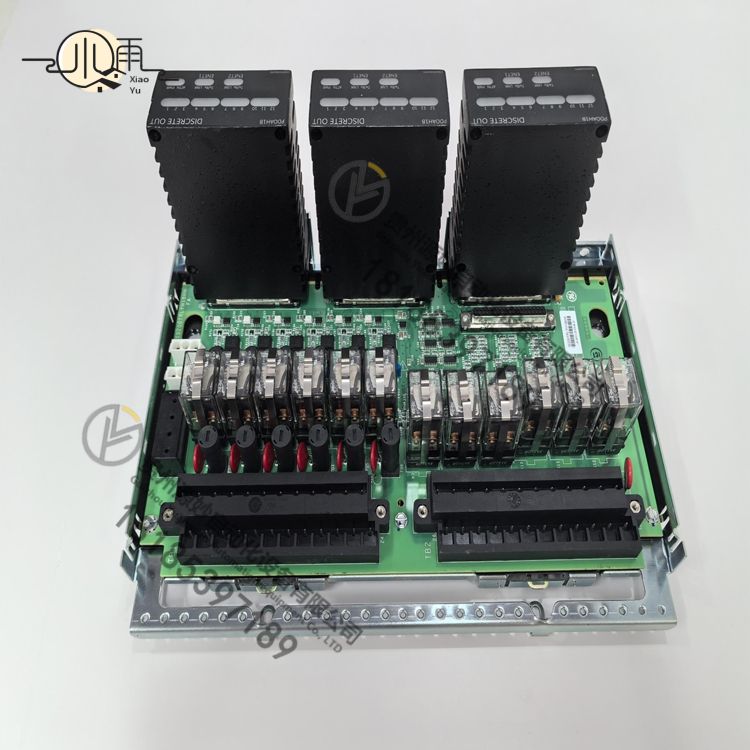

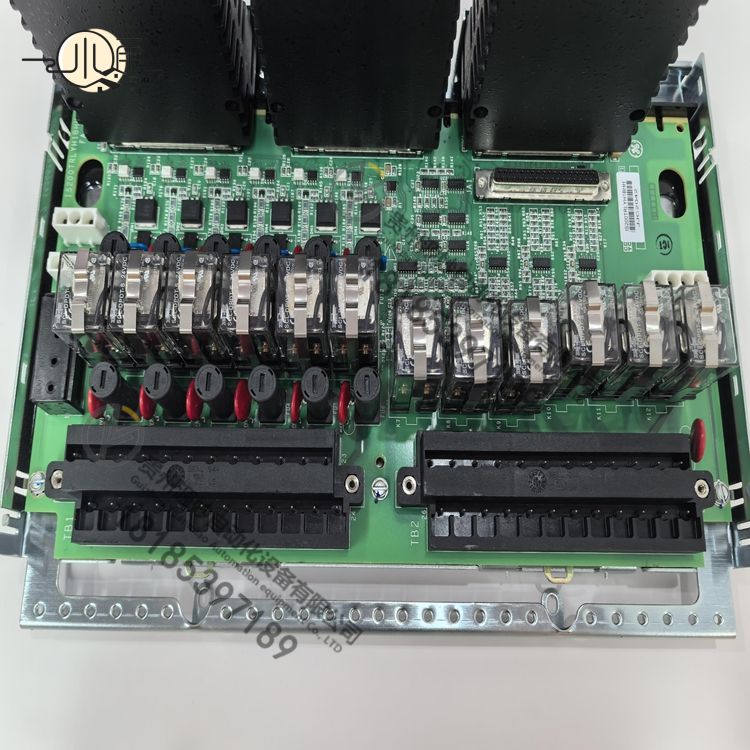

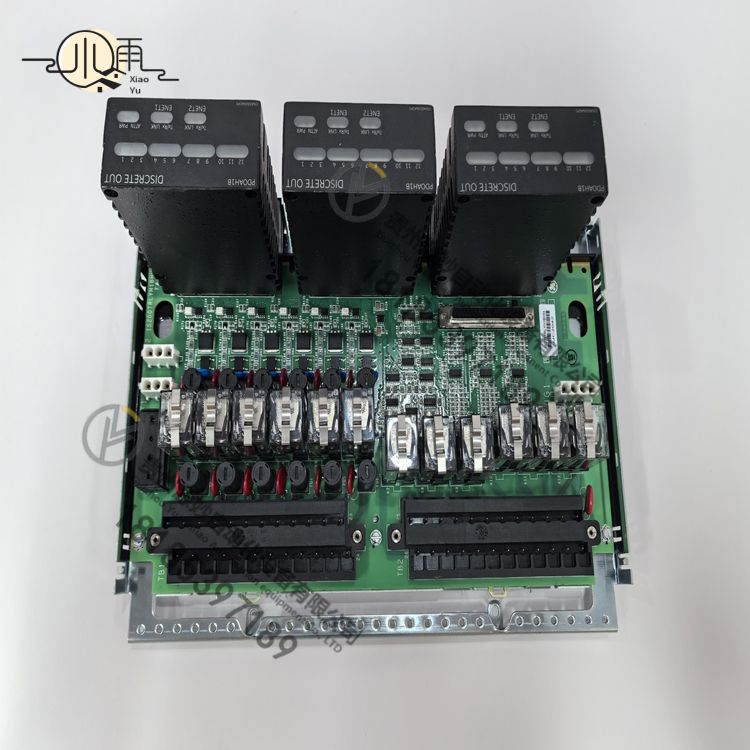

- 物理特性：IS200TRLYH1B 在左边缘有 2 个大型黑色端子板，共 48 个屏障终端，每个端子都有白色标识。右边界有 4 个连接器端口，其中 3 个垂直对齐，1 个与底部端口平行。中心附近有一排继电器，带有透明立方体盖子，继电器两侧是黑色圆形晶体管和红色 MOV。
- 技术参数：输入电压一般为 24V DC，具体可能因安装要求而异。通常有 8 个或更多继电器输出，输入输出之间具有电流隔离功能，以增强抗干扰能力和系统安全性。通信通常通过 GE 的专有协议进行。
- 安装方式：支持 DIN 导轨或面板安装，方便安装在工业控制柜等设备中，适应不同的安装环境和需求。
- 环境适应性：具有一定的环境适应性，适合在恶劣的工业环境中使用，可在一定温度和湿度范围内稳定工作，能满足燃气轮机等工业设备现场的复杂环境要求。
