GE Vernova 362A3342P002 火焰探测器电缆
一、基础型号定义

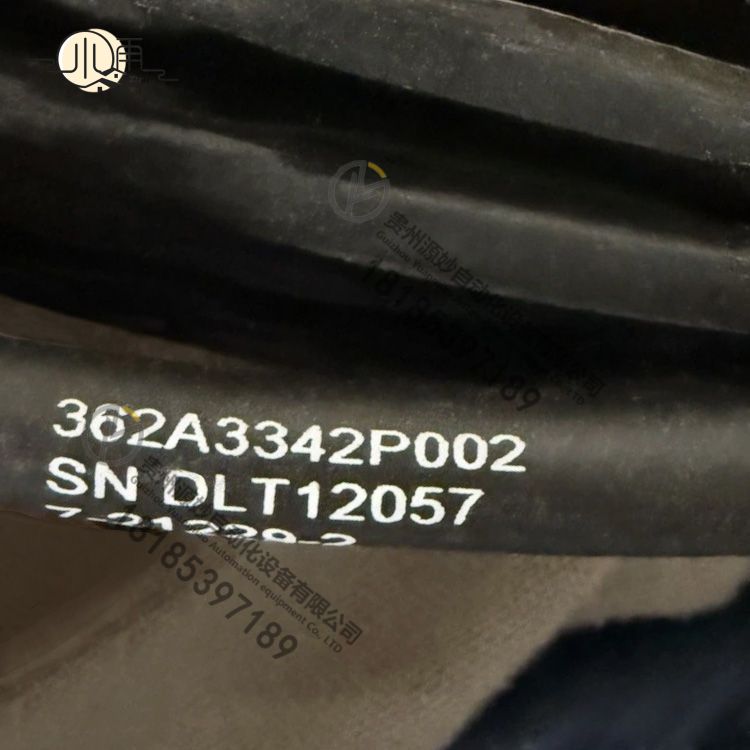

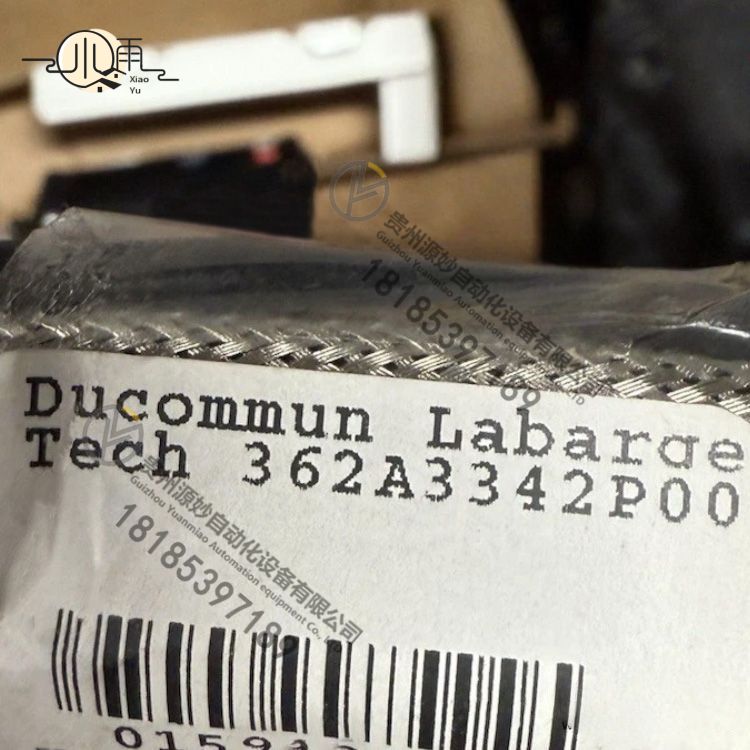

- 原厂 PN：362A3342P002官方全称：Cable, SIC Flame Detector 2-Wire（SIC 型火焰探测器双线预制电缆总成）
- 图纸 / 工程编号：7-21229-2是该电缆对应的 GE 燃气轮机装配图纸编号，采购、仓管、机务检修时两个编号通用指代同一条线缆
- 品牌归属：GE Vernova（原 GE 燃气发电），原厂全新成套带两端模压成型连接器，不可现场自制替代。
二、核心硬件规格
1. 线缆结构
- 芯线：2 芯屏蔽特种高温信号电缆，适配 SIC 硅碳紫外火焰探头低电平微弱火焰信号传输
- 全长：18.1 米（60 英尺） 固定长度成品，无分段裁切款
- 连接器：两端一体注塑模制密封接头，一端匹配燃机燃烧室 SIC 火检探头，另一端适配 Mark VI/VIe 控制卡件端子底座
- 屏蔽：整体铝箔屏蔽 + 镀锡铜排扰地线，抵御燃机大功率励磁、点火高压干扰，避免火焰信号误报、丢失
2. 环境耐候参数
- 工作温度：-40℃ ~ +125℃，耐受燃机辅间高温、油气粉尘
- 防护等级：接头 IP67 密封，防油污、冷却水、冷凝水汽渗入
- 阻燃等级：UL VW-1，燃气轮机防爆区域 Class1 Div2 合规
- 运输重量：单根总成约 9kg，原厂独立纸箱封装
三、适配机组与系统
适用燃机机型
GE 重型 / 航改燃气轮机全系 SIC 火检配置：
- 重型燃机：Frame 6F / 7F / 9FA / 9FB / 9HA
- 航改燃机：LM2500、LM6000
配套设备
- 前端探头：GE 362A1052P 系列 SIC 紫外火焰传感器
- 后端控制系统：GE Mark VI、Mark VIe 燃机控制系统火检信号板
- 功能：传输火焰强度模拟小信号，参与燃烧安全联锁、熄火跳闸保护
四、编号区分与同系列型号
同 362A3342 系列不同长度电缆（按需选型）
- 362A3342P002：18.1m（7-21229-2）主流标准长度
- 362A3342P005：短距离机房内用短款线缆
五、安装与运维要点
- 布线规范
- 必须单独敷设金属屏蔽线槽，严禁与点火高压电缆、动力电缆同槽，强弱电分离 30cm 以上
- 屏蔽层仅控制柜端单端接地，探头侧屏蔽悬空，防止地环流干扰火焰信号
- 故障典型现象
- 电缆屏蔽破损 / 接头进水：画面火焰强度跳变、无火信号、频繁熄火报警
- 芯线断线：控制器直接报 “Flame Scanner Fault” 火检探头故障
- 替换要求必须使用原厂预制总成，现场焊接、自制线缆会破坏屏蔽密封，导致联锁误动作，电厂运维规范禁止自制替代。
