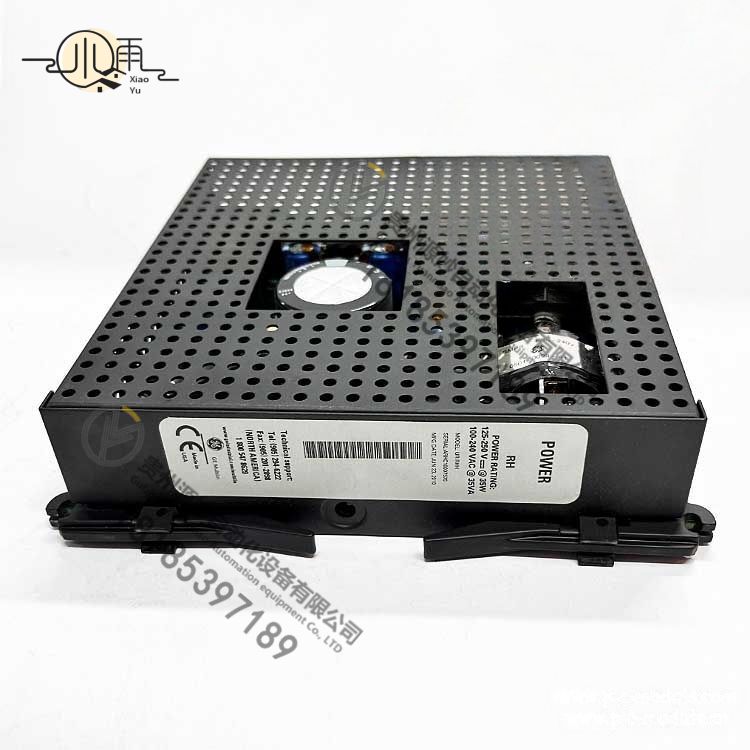

GE Multilin UR-RHH（URRHH）机架式电源模块
一、基础型号定位
- 标准型号：UR-RHH（行业简写 URRHH）
- 厂商：GE Multilin（现归属 GE Vernova 电网事业部）
- 所属系统：UR 系列通用继电保护 IED 机架专用背板电源（并非通用 PLC 电源，为电力保护装置专用插卡）
- 产品定位：35W 机架插拔式供电单元，为整架 UR 系列保护装置、DI/DO I/O 卡、通讯板集中供电，支持双模块 N+1 冗余
- 生命周期：原厂已停产，仅全新库存、拆机检修备件流通；新一代 UR Plus 配套电源不通用，无法直接替换
二、核心电气参数（分两种硬件版本）
1. 输入规格（两类选型不可互换）
- HI 高电压版（现场最常用）交直流通用：125～250VAC / 125～250VDC，适配变电站 110/220V 操作电源额定容量：35VA / 35W
- LO 低电压版仅直流输入：24～48VDC，多用于厂用 24V 直流控制柜
- 内置内置保险：4A / 250V；输入隔离耐压 2000VAC
2. 多路隔离输出（背板总线输出）
整机统一输出 24VDC 为主供电，同时分出多路隔离弱电：
- +24V 主回路（保护装置整机、干接点 DI 回路供电）
- +5V、±15V 隔离辅助电源（CPU、模拟采样、通讯芯片）满载输出电流：1.46A（35W 额定）转换效率：＞90%，低发热适合密闭保护屏柜
3. 保护机制
- 输出短路自恢复限流、过压 OVP、过热 OTP、输入欠压闭锁
- 内置整机自检回路，故障时主动切断输出，避免损坏机架内其他板卡
三、硬件与机械规格
- 安装形式：UR 系列标准 19 英寸机架热插拔插卡，带前锁扣，不停机可更换冗余电源
- 外形尺寸：165mm × 165mm × 44.5mm（6.5"×6.5"×1.75"）
- 净重：约 0.96kg
- 散热：金属多孔壳体自然对流散热，无风扇免维护
- 环境耐受
- 工作温度：-20℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 三防涂层，满足电力行业 EMC 抗干扰标准 IEC 60255
四、面板状态指示灯（故障快速判断）
- 常亮绿灯：电源正常、自检通过、输出稳定
- 周期性闪烁：轻度故障（输出轻微过载、输入电压偏低），仍可短时运行
- 完全熄灭：严重故障（内部短路、过温、保险熔断、输入失电），无输出
