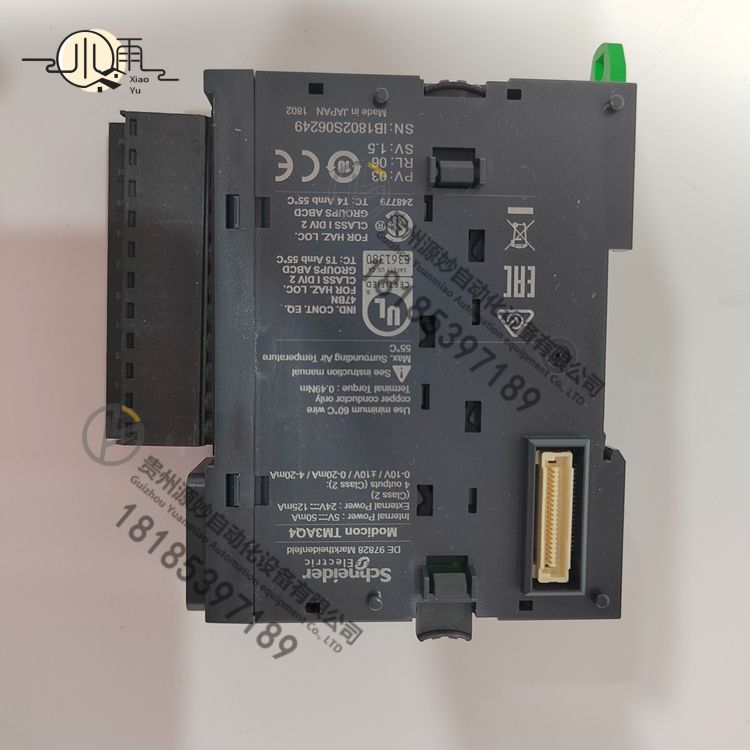

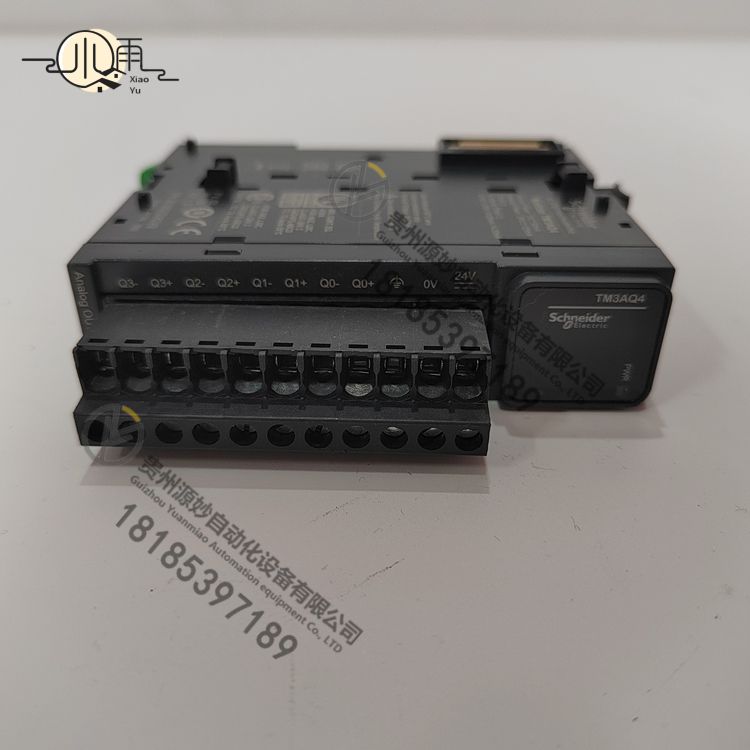

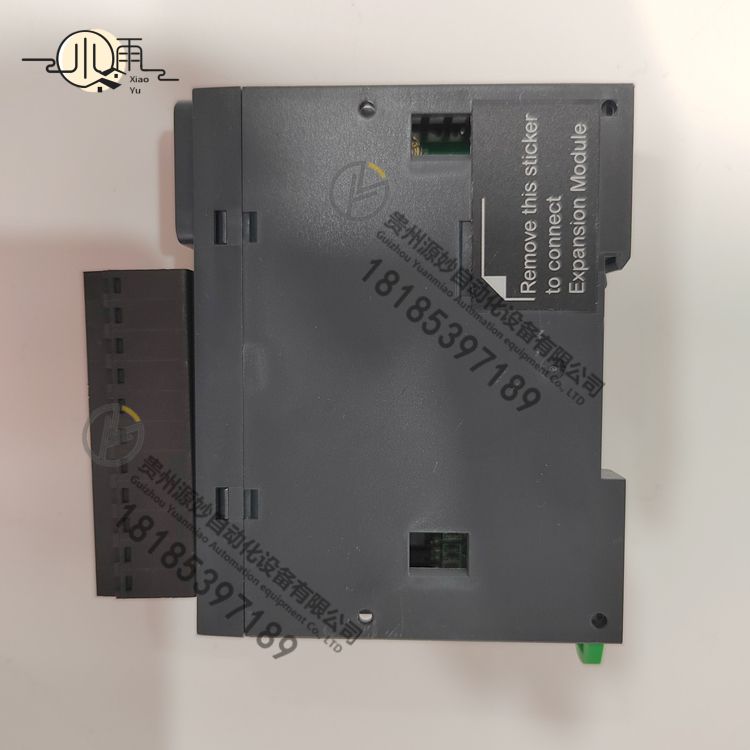

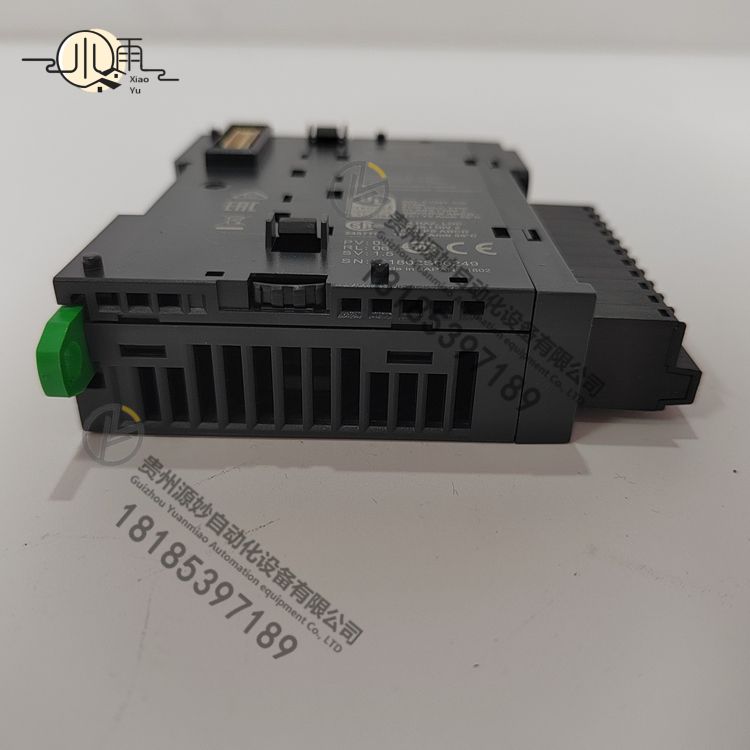

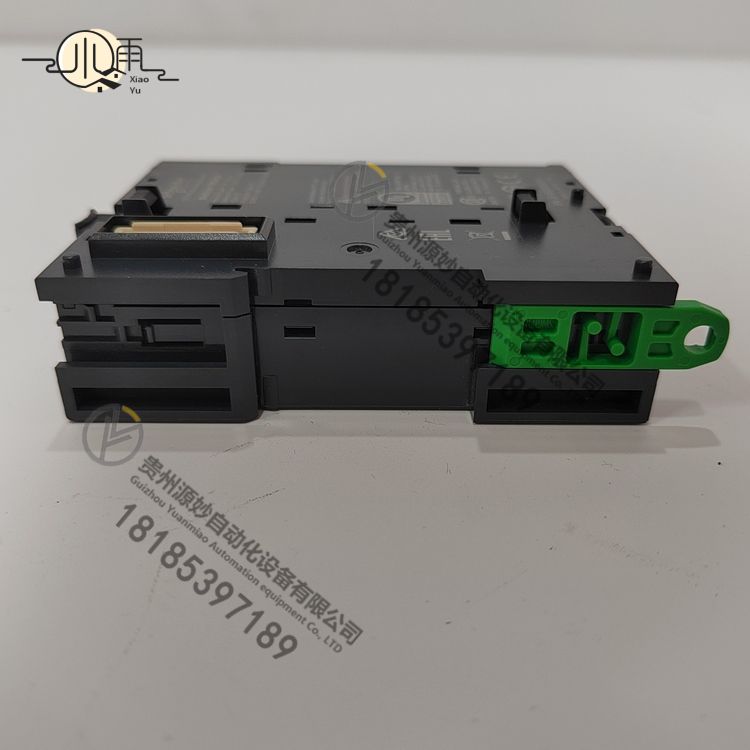

Schneider TM3AQ4 模拟输出模块

产品简介

Schneider TM3AQ4 是施耐德电气 Modicon TM3 系列中的模拟量输出模块,主要用于将 PLC 中的数字信号转换为模拟量信号,以控制如阀门、

产品型号:
更新时间:2025-07-01
厂商性质:
访问量:
详细介绍在线留言
Schneider TM3AQ4 是施耐德电气 Modicon TM3 系列中的模拟量输出模块,主要用于将 PLC 中的数字信号转换为模拟量信号,以控制如阀门、电机等执行机构。相关介绍如下:


  • 通道数量:具有 4 个模拟量输出通道,可同时控制多个设备或输出多种模拟量信号。
  • 输出类型:支持多种模拟量输出类型,电压输出可选择 0-10V 或 - 10V 至 + 10V,电流输出可选择 0-20mA 或 4-20mA。
  • 分辨率:每个通道支持 12 位分辨率,能精确地将数字信号转换为对应的模拟量信号,确保控制的准确性。
  • 输出精度:精度为 ±0.2% 满量程,可实现对执行机构的精确控制。
  • 转换时间:每通道转换时间少于 10ms,能够快速响应 PLC 的控制指令,及时输出相应的模拟量信号。
  • 电源电压:额定电源电压为 24V DC,工作范围为 20.4V 至 28.4V。
  • 防护等级:防护等级为 IP20,可在一般工业环境中使用,能防止手指或类似物体触及内部带电部件。
  • 工作温度范围:工作温度范围为 - 25°C 至 70°C,存储温度范围为 - 40°C 至 85°C,适应不同工作环境。
  • 尺寸重量:尺寸约为 23.6mm(宽)×70mm(深)×90mm(高),重量为 0.115kg,体积小巧,便于安装在控制柜内。
  • 连接方式:采用螺钉式或弹簧式连接器,连接可靠,便于线缆的安装和拆卸。
  • 通信接口:通过 Modicon TM3 总线与 PLC 进行通信,可方便地集成到 Modicon M221、M241、M251 等系列控制器组成的系统中。
