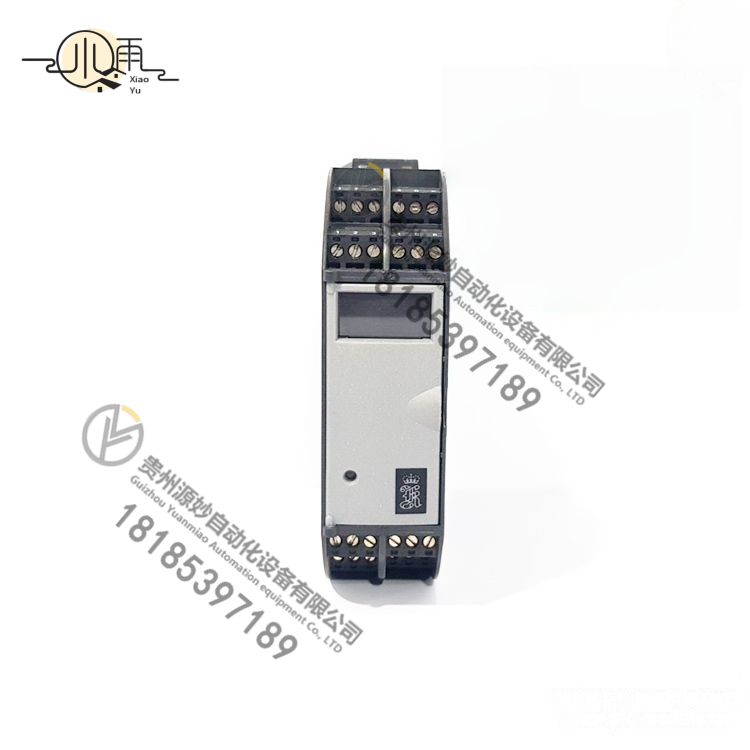

Kongsberg RSER200-4 物料号 603444 串行通信接口模块
一、基础型号定义
- 型号：RSER200-4
- 原厂物料 PN：603444
- 产品定位：RIO200 系列远程 I/O 4 路可组态串行通讯模块，归属康士伯 K-Chief 600 船舶综合自动化系统，业内俗称 “串行输入模块”，负责采集第三方串口设备数据上传至主机 RCU 控制器。
- 产地：挪威 Kongsberg Maritime 康士伯海事；船级认证 DNV GL、IEC 60945 船舶环境标准。
二、核心硬件通道规格
1. 现场 4 路串行通道（X1~X4 端子排）
每通道软件独立切换接口类型，通道间1500V AC 光电隔离，抗船舶强电磁、电机干扰：
- RS-232、RS-422、RS-485（半 / 全双工）、NMEA 0183 航海串口协议通用
- 波特率：300bps ~ 115200bps 软件可调
- 传输最大距离：RS422/485 最远 100 米，线缆电容≤50pF/m
- 协议支持：Modbus RTU 主 / 从站、NMEA 航海 ASCII、自定义串口报文解析
2. 系统背板链路（RBUS A/B + P1~P3）
- RBUS：康士伯私有 R-Bus 冗余总线，连接 RIO 机架与 RCU 主控单元，双路冗余供电通讯
- P1/P2/P3：3 路高速 RS422 链路口，可同时挂载最多 3 台 RCU 控制器，实现单 / 双 / 三重冗余控制架构
- P4：USB-B 调试口，本地上传下载模块组态、通道参数、故障日志
3. 供电与机械
- 供电：24VDC（±15%），双冗余输入，典型功耗 120~160mA
- 安装：标准 TS35 双 DIN 导轨卡扣式，支持热插拔，机架不停机更换模块
- 尺寸：宽 35mm × 高 130mm × 深 130mm；净重 0.34kg
- 防护：IP20（控制柜内安装）
- 环境温区：工作 -15℃ ~ +70℃；存储 -25℃ ~ +70℃；抗振动 0.7g 船舶标准
三、关键功能特点
- 多设备统一采集单模块同时接入 GPS、罗经、雷达、流量计、柴油机组 Modbus 控制器、水质监测仪、舵机等各类串口第三方设备，统一转 R-Bus 上传自动化系统。
- 独立通道诊断面板 LED 指示灯：电源、模块运行故障、4 路串口收发状态、R-Bus 总线通讯状态，快速定位断线 / 短路 / 协议不匹配故障。
- 硬件隔离防雷每路串口内置 2kV ESD 浪涌保护，海水盐雾、机舱变频器强干扰场景稳定运行，杜绝串口浪涌击穿主控卡件。
- 看门狗 Watchdog内置硬件看门狗，超时 1 秒自动复位模块，串口通讯卡死自动恢复，不影响整机自动化联锁逻辑。
四、典型船舶应用场景
- 机舱监控：柴油机 Modbus 控制器、滑油 / 燃油流量变送器、排气温度串口采集
- 航行导航：GPS、电罗经、风速风向仪 NMEA 0183 数据接入 K-Chief 600 监控屏
- 甲板辅机：吊机、侧推、空压机串口状态采集、远程启停指令下发
- 压载 / 污水处理：第三方 PLC Modbus 信号集中上传船舶报警系统
五、接线与运维要点
- 布线区分强弱电：串口屏蔽双绞线单独线槽，远离动力电缆、启动马达线缆；屏蔽层控制柜单端接地。
- 通道组态：通过 K-Chief 系统软件设置每路接口类型、波特率、校验位、Modbus 寄存器地址、NMEA 报文过滤。
- 备件替换：更换同型号 603444 模块后，USB 本地导入原有通道组态，无需重新接线调试。
- 常见故障：串口通道灯不闪烁→终端电阻缺失、线缆断线；模块红灯常亮→R-Bus 总线接触不良或 24V 供电丢失。
