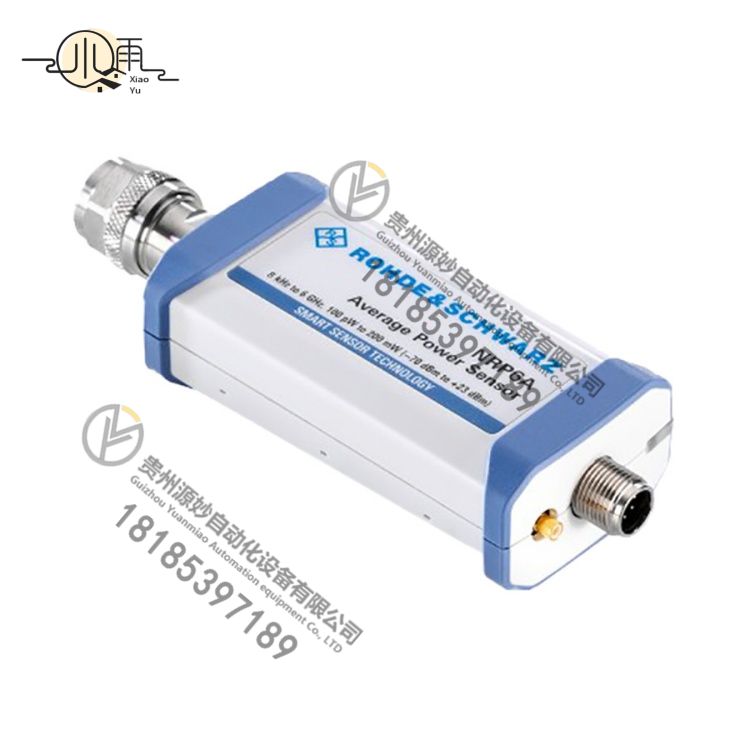

Rohde & Schwarz NRP6A EMC 平均功率传感器
一、产品定位
NRP6A 是罗德与施瓦茨三通道二极管式平均功率探头，专为EMC 电磁兼容测试定制，主打低频覆盖至 8kHz、宽动态平均功率测量，是辐射抗扰、传导骚扰、射频功放功率监控的标准传感器；同系列 LAN 网口版本为 NRP6AN。
核心设计逻辑
EMC 测试仅需平均功率，无需峰值包络分析；NRP6A 优化低频段、抗调制干扰、驻波匹配优秀，适配连续波、AM/FM、脉冲调制骚扰信号测量。
二、核心硬件规格
1. 射频基础参数
- 频率范围：8 kHz ~ 6 GHz（覆盖工频谐波、射频、2G/3G / 蓝牙 / WiFi 2.4G）
- 功率测量区间：-70 dBm ~ +23 dBm（0.1 pW ~ 200 mW）
- 动态范围：93 dB，大小信号无需切换衰减器
- 射频连接器：N 型公头（N (m)）
- 最大耐受功率
- 连续平均功率：1 W（+30 dBm）
- 峰值包络功率：2 W，最长 10 μs（超时长易烧毁）
2. 射频匹配（驻波比 VSWR）
- 8 kHz ~ 20 kHz：＜1.25
- 20 kHz ~ 2.4 GHz：＜1.13
- 2.4 GHz ~ 6 GHz：＜1.20极低驻波，减小 EMC 测试链路反射误差
3. 测量性能
- 传感架构：三路径二极管，调制信号测量误差极小
- 采样速率：单次读取＞50,000 次 / 秒，触发测量 10,000 次 / 秒
- 内置全温 / 全频校准数据，开箱即用，无需现场校准
- 测量类型：连续平均功率、猝发平均、时隙平均、门控平均
- 上升时间：＜5 μs（＞100 kHz 信号）
4. 通讯与控制接口
- NRP6A（标准版）：专用数字接口，搭配 NRP-ZKU USB 线直连电脑 / NRX 功率计主机
- NRP6AN（LAN 版）：以太网 PoE 供电，内置 Web 管理界面，远程多工位分布式 EMC 系统
- 联动设备：NRX 功率计、信号源、频谱仪、PC（NRPV Power Viewer Plus 软件）
- 辅助 IO：触发输入输出、状态指示灯，适配自动化测试台联动
三、EMC 场景专属优势
- 超低频覆盖 8kHz覆盖开关电源谐波、工频传导骚扰、低频射频干扰，普通射频探头下限仅 10MHz，无法满足 EMC 低频段测试。
- 抗调制失真三通道二极管结构，AM、脉冲、扫频骚扰信号下测量偏移极小，抗扰度功放输出功率读数稳定。
- 宽动态一站式测量从微弱骚扰（-70dBm）到功放满功率（+23dBm）单探头覆盖，无需更换衰减头。
- 智能平均算法EMC 长时间扫频测试自动平滑噪声，缩短单频点测量时长，提升暗室 / 屏蔽房测试效率。
- 坚固工业壳体屏蔽抗干扰外壳，适配暗室大功率辐射抗扰测试环境，不易受外界射频杂波影响。
四、典型应用场景
- EMC 辐射抗扰度（RS）监控功率放大器输出平均功率，闭环校准场强，稳定暗室辐射场。
- 传导骚扰 CE/RE 预兼容测试耦合器后端功率采集，评估设备传导发射电平。
- 射频功放 / 信号源功率校准2.4G WiFi、蓝牙、调频广播、工业射频设备输出功率标定。
- 自动化 EMC 测试系统集成USB/LAN 远程控制，搭配测试软件自动记录全频段功率曲线，生成合规报告。
- 元器件损耗测量衰减器、滤波器、天线、屏蔽线缆插入损耗 / 传输功率测试。
