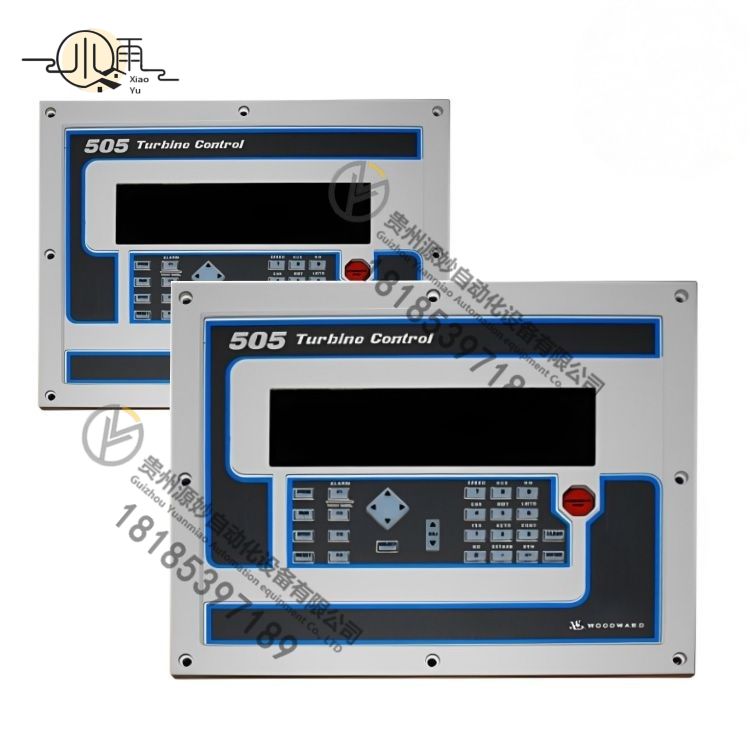

Woodward 9907-163 505 数字调速器涡轮机控制
一、型号定义与定位
PN：9907-163 是伍德沃德经典 505 基础型数字汽轮机调速器，适配单执行器 / 分程双执行器纯凝式汽轮机（抽汽机组需选用 505XT），属于 DC 供电款 505 控制器，微处理器一体化调速 + 操作面板一体机。
型号供电区分（9907 系列 505）
- 9907-162：180~264V AC 高压交流款
- 9907-163：18~32 VDC 直流供电（标准 24VDC），电厂 / 汽机最常用型号
- 9907-164：88~132V AC 低压交流款
适用场景：汽轮发电机、工业拖动汽轮机、余热发电汽轮机，Class1 Div2 防爆认证，可用于油气、化工危险区域。
二、核心硬件技术参数
1. 电气与结构
- 供电：18–32 VDC，最大 77VA，内置 6.25A 慢熔保险
- 外形尺寸：宽 355mm × 高 279mm × 深 102mm（14×11×4 英寸）
- 外壳防护：NEMA 4X / IP56，防尘防水
- 人机界面：2 行 ×24 字符 LED 背光显示屏，30 键功能键盘，前置急停按钮
- 重量：约 4.4kg（9 磅 11 盎司）
- 工作温度：-20℃ ~ +60℃（-4℉~140℉）；存储常温，避免大幅温变
2. I/O 通道配置（整机集成）
输入
- 2 路转速输入：磁阻测速探头 MPU，可跳线切换接近开关信号
- 6 路 4–20mA 模拟量输入（AI）：含 1 路隔离 AI，用于远程转速、负荷、级联、阀位、压力、同步均分；4mA/20mA 工程单位自由标定
- 16 路开关量触点输入（DI）
- 4 路专用：停机复位、转速升 / 降、紧急停机
- 2 路发电机专用：主断路器、厂用电断路器
- 剩余可自定义启动联锁、超速试验、手动 / 自动切换等
输出
- 2 路执行器驱动输出（主阀 + 分程阀，自带线性化曲线）
- 6 路 4–20mA 模拟输出（AO）：转速、负荷、阀位、报警信号远传 DCS
- 8 路 C 型继电器触点输出（DO）
- 2 路专用：机组跳闸、总报警
- 6 路可编程：超速、临界转速、负荷上限、启动完成等状态
通讯接口
- RS232（本地 505View 调试）、RS422/RS485
- Modbus RTU/ASCII 双协议，可对接 DCS、上位监控 OpView
- PC 调试口：上传 / 下载组态、参数备份、曲线记录Woodward
三、核心控制功能（汽轮机全流程调节）
- 转速闭环调节（核心调速）
- 手动 / 半自动 / 全自动三种启动曲线；暖机、升速率可调
- 临界转速自动避让：设定区间自动快速穿越，避免共振
- 超速保护逻辑：内置超速试验功能，配合外部独立超速遮断系统
- 负荷 / 发电机控制
- 恒转速、恒负荷双模式；并网均分负荷、同步控制
- 级联调节（Cascade）：接收锅炉压力 / 主汽压力信号修正转速设定
- 阀位与限制保护
- 双执行器分程调节（高压调门 + 补汽阀），阀门特性线性化
- 阀位上限 / 下限、负荷上限、压力限制低选控制（LSS 逻辑）
- 联锁与停机逻辑
- 执行器故障、转速丢失、外部遮断信号触发停机
- 全流程故障报警、事件记录，面板实时显示故障代码
